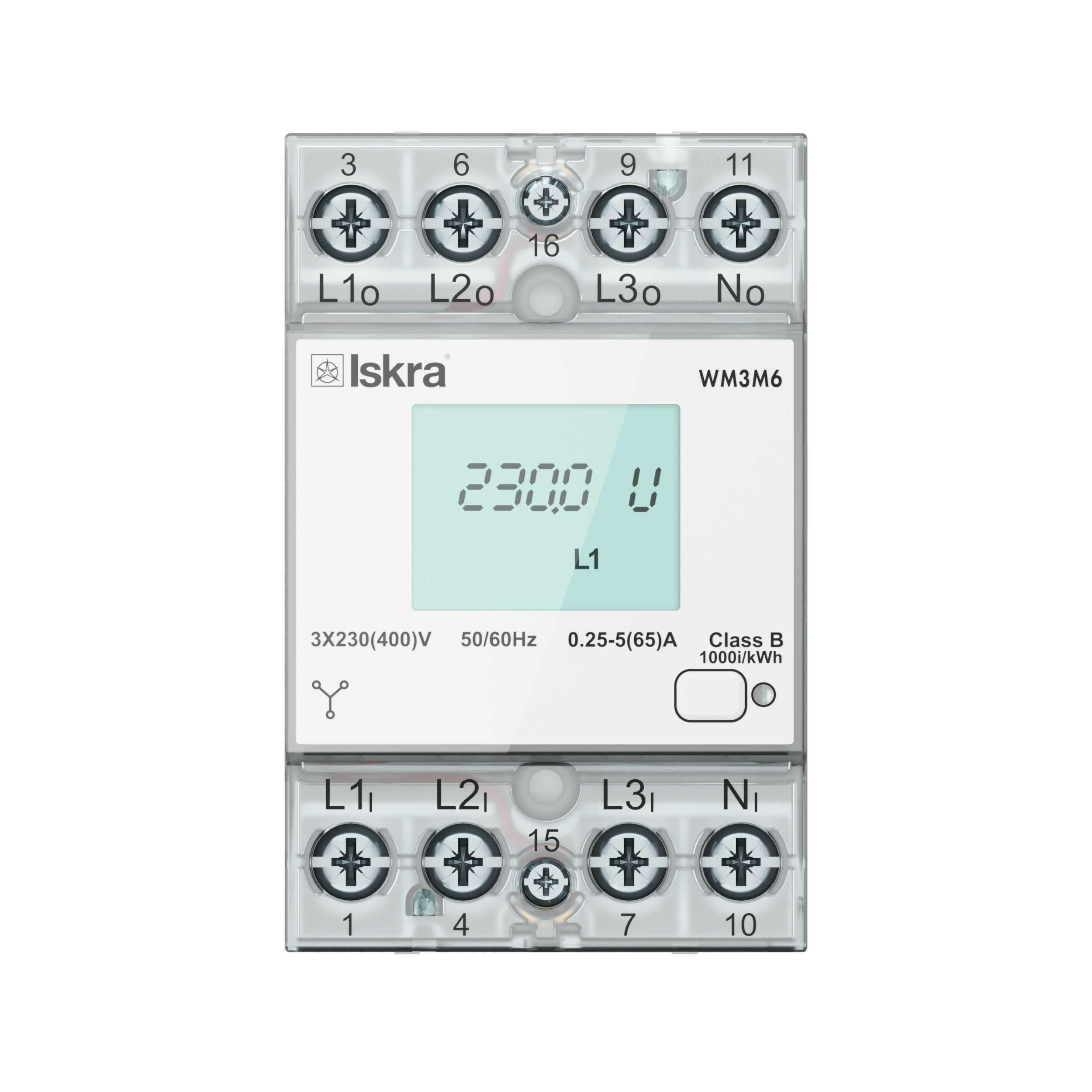

WM3M6 Serie

• Driefasige direct aangesloten DIN-rail montage meter.
• Klasse 1 voor actieve energie volgens EN 62053-21 en MID-goedkeuring (optie) WM3M6 voor klasse B volgens EN 50470-3.
• Klasse 2 voor reactieve energie volgens EN 62053-23.
• Bidirectionele energiemeting (import/export).
• Maximale stroom 65 A (Imax).
• Basisstroom 5 A (Ib).
• Referentiespanning 3x230 V/400 V (Un).
  Spanningsbedrijfsbereik (-20 % ... +15 %) Un.
• Referentiefrequenties 50 Hz en 60 Hz.
• Vermogensverbruikspanningscircuit < 8 VA bij Un per fase.
• Vermogensverbruikstroomcircuit < 0.8 VA bij Ib per fase.
• Temperatuurbereik klimatologische omstandigheid als binnenmeter volgens EN 50470.
• Display 7+1 cijfers (resolutie van 100 Wh).
• Multifunctionele rode LED aan de voorkant.
• LED-constante 1000 imp/kWh.
• IR-seriële communicatie.

• Metingen van:

 • vermogen (actief/reactief/schijnbaar)  • energie (actief/reactief/schijnbaar, elke fase en totaal),

 • spanning voor elke fase,

 • stroom voor elke fase,

 • fase-naar-fase spanning

 • fase-naar-fase hoek,

 • frequentie,

 • vermogensfactor (voor individuele fase en totaal),

 • vermogenshoek (voor individuele fase en totaal),

 • actief tarief (optie),

 • THD van spanning,

 • THD van stroom.

• Pulsuitvoer volgens EN 62053-31 (optie).
• Tariefinvoer (optie).
• RS485 seriële communicatie (optie).
• M-bus seriële communicatie (optie).
• DIN-rail montage volgens EN 60715.
• Afsluitbare aansluitklemmenkap.
• Breedte van 3 DIN-modules.

De meters WM3-6 en WM3M6 (MID-gecertificeerd) zijn gemaakt voor energiemetingen in driefasige elektrische netwerken en kunnen worden gebruikt in residentiële, industriële en utiliteits-toepassingen. De meter meet energie rechtstreeks in 4-draads netwerken volgens het principe van snelle bemonstering van spannings- en stroomsignalen. Een ingebouwde microprocessor meet vermogen (actief/reactief/schijnbaar), energie (actief/reactief/schijnbaar), stroom, spanning, frequentie, vermogensfactor, vermogenshoek en frequentie voor elke fase en het totale THD van spanning en THD van stroom.

De microprocessor regelt ook het LCD-scherm, de LED-indicator, de IR-communicatie en optionele uitbreidingen. De aansluitklemmen kunnen worden afgedicht tegen ongeautoriseerde toegang met beschermkappen. Ze zijn gebouwd om te worden bevestigd volgens de EN 60715 standaard.

De meter heeft standaard een ingebouwde optische (IR) communicatiepoort aan de zijkant. Een speciale WM-USB-adapter (1 DIN-module grootte) kan er eenvoudig op worden aangesloten. Het kan worden gebruikt voor directe communicatie met een pc om instellingen van de apparaten te wijzigen zonder enige geïnstalleerde communicatie.

Optioneel kan de meter worden uitgerust met de volgende communicatiemogelijkheden:

• RS485 seriële communicatie met het MODBUS-protocol.

• M-bus seriële communicatie, waarmee gegevensoverdracht en dus aansluiting van de meetpunten op het netwerk voor controle en beheer met energie mogelijk is.

• Tariefinvoer, biedt meting van twee tarieven voor geselecteerde energieregisters.

Een ingebouwde pulsuitvoer (optie). Deze is gemaakt voor het verzenden van gegevens naar de apparaten voor controle en de monitoring van het verbruikte energie.
Op de behuizing bevinden zich slechts twee aansluitklemmen, dus slechts één functionele uitbreiding is mogelijk (seriële communicatie, tariefinvoer, pulsuitvoer).

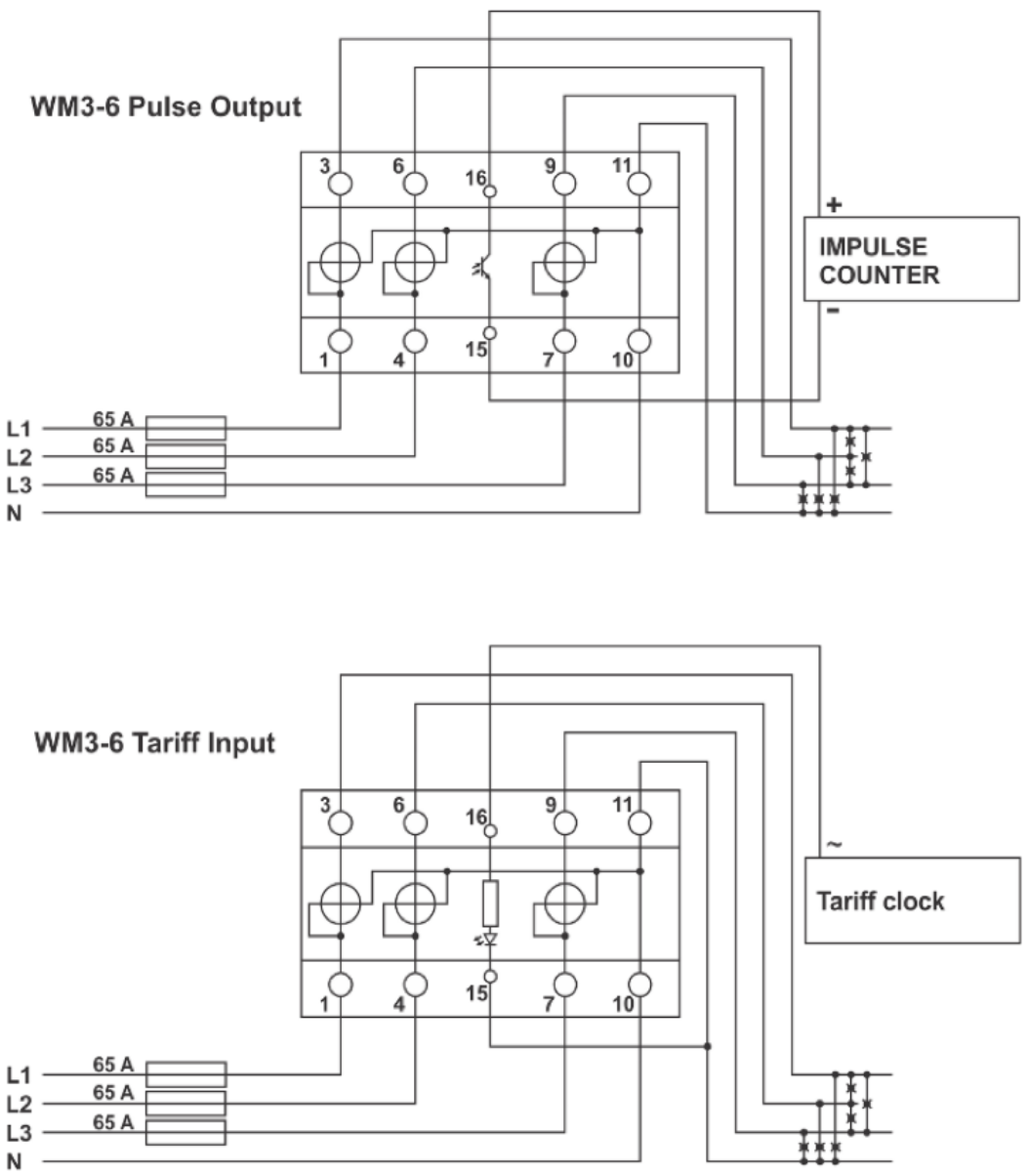

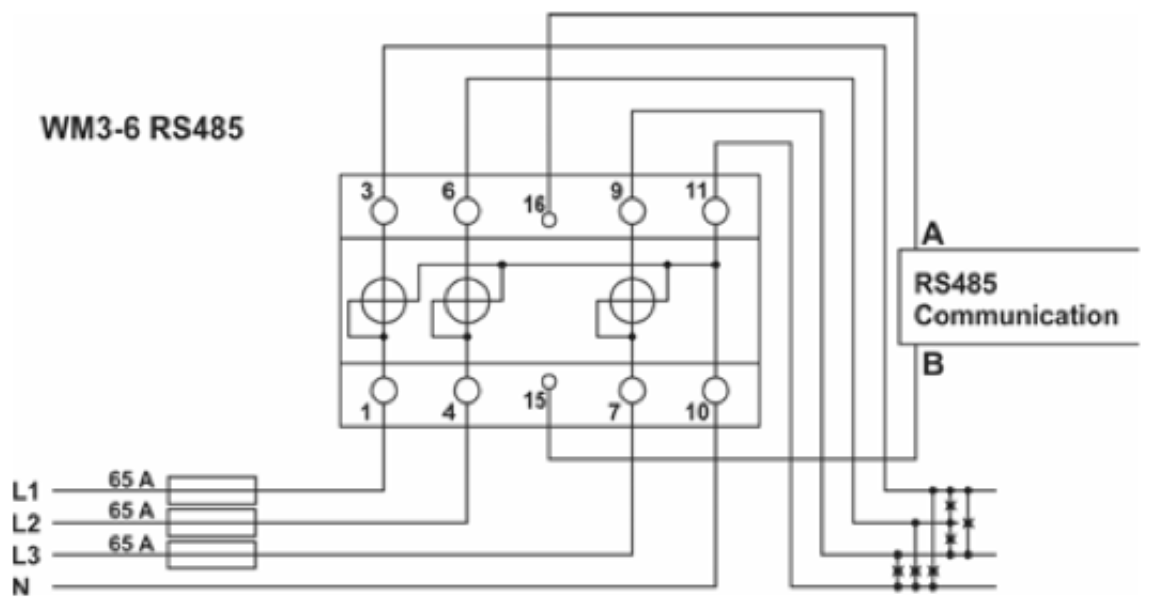

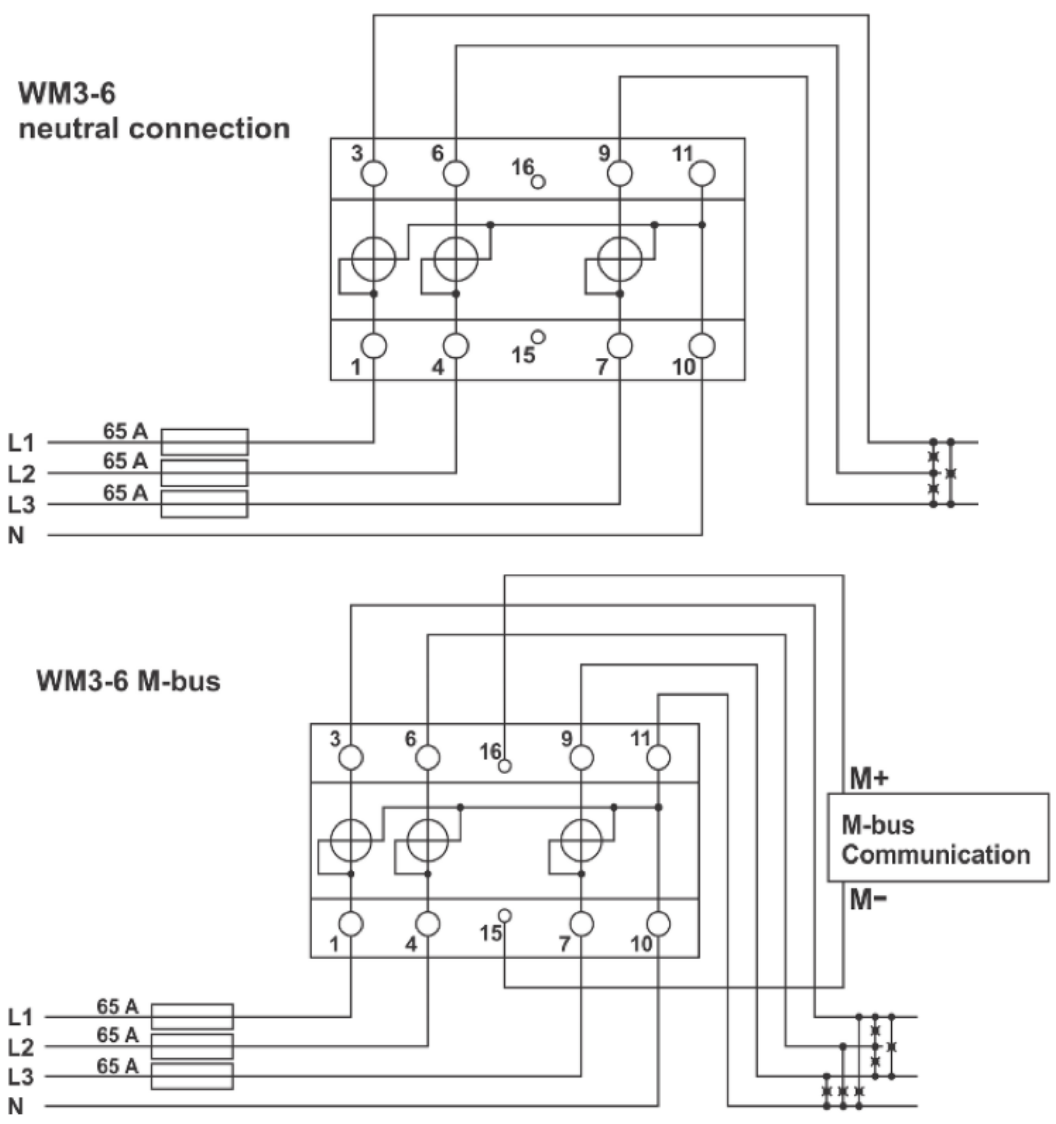

Zie de onderstaande afbeeldingen.

LET OP: De nuldraad moet worden aangesloten op de meter.

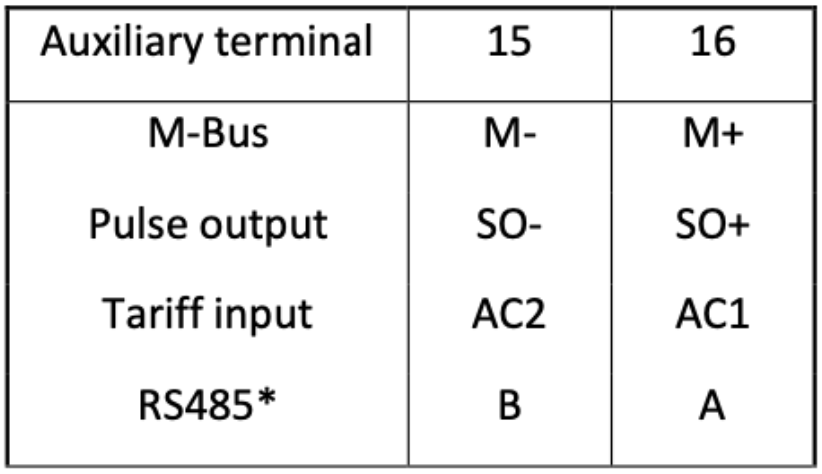

De meter kan worden uitgerust met verschillende modules. De onderstaande tabel toont de uitgeruste combinaties.

*Het wordt aanbevolen om een ferrietkraal te gebruiken op de communicatielijn RS485 (twee windingen) om uitgestraalde emissie te verminderen.

DIN-RAIL montage volgens DIN EN60715.

Mechanische kenmerken van de ingang:

Hoofdingangen

 • Contactcapaciteit:

Star (flexibel) 1,5 mm2 ... 25 (16) mm2

Verbindingsschroeven: M5
Aanbevolen / Max koppel: 3/3,5 Nm (PZ2)
Lengte of verwijderde isolatie: 10 mm

Meetinvoer:

Type: driefase (4-draads)

Referentiestroom (Iref): 5 A

Maximale stroom (Imax): 65 A

Minimale stroom (Imin): 0,25 A

Overgangsstroom (Itr): 0,5 A

Startstroom: 20 mA

Vermogensverbruik bij Iref: < 0,1 VA

Nominale spanning (Un):

3x230 V/400 V (-20 %...+15 %)

Vermogensverbruik per fase bij Un: < 8 VA

Nominale frequentie (fn): 50 Hz en 60 Hz

Minimale meettijd: 10 s

Nauwkeurigheid:

Actieve energie:

 • klasse 1 EN 62053-21

 • klasse B EN 50470-3

 • ±1,5 % van Imin tot Itr

 • ±1 % van Itr tot Imax

Reactieve, Schijnbare energie:

 • klasse 2 EN 62053-23

 • ±2,5 % van Iminto Itr

 • ±2 % van Itr tot Imax

Spanning:

 • ±1 % van gemeten waarde

Stroom:

 • ±1 % van Iref van Ist tot Iref

 • ±1 % van gemeten waarde van Iref tot Imax

Actief vermogen:

 • ±1 % van nominaal vermogen (Un ∗ Iref) van Ist tot Iref

 • ±1 % van gemeten waarde van Iref tot Imax

Reactief, Schijnbaar vermogen:

 • ±2 % van nominaal vermogen van Ist tot Iref

 • ±2 % van gemeten waarde van Iref tot Imax

Frequentie:

 • ±0,5 % van gemeten waarde

LCD:

Aantal cijfers: 8 (7+1)

Hoogte van cijfers: 4,52 mm

LED:

Kleur: rood

Pulssnelheid: 1000 imp/kWh

LED aan: geen belastingsindicatie

Pulsuitvoer (optie):

Pulssnelheid: 1000 imp/kWh

Pulsduur: 32 ms ± 2 ms

Nominaal voltage DC: 27 V max

Omschakelstroom: 27 mA max

Standaard: EN 62053-31 (A&B)

M-BUS Seriële communicatie (optie):

Type: M-bus

Snelheid:

300 bit/s tot 9600 bit/s

(standaard 2400 bits/s)

Protocol: M-bus

Adres: 0 – (standaard)

RS485 Seriële communicatie (optie):

Type: RS485

Snelheid:

1200 bit/s tot 19200 bit/s (standaard 19200 bit/s)

Frame: 8, N, 2

Protocol: MODBUS RTU

Adres: 33 – (standaard)

Optische communicatie:

Type: IR

Verbinding: via WM-USB-adapter

Snelheid: 19200 bit/s

Frame: 8, N, 2

Protocol: MODBUS RTU

Adres: 33

Opmerking: Alle instellingen zijn vastgezet

Tariefinvoer (optie):

Nominale spanning: 230 V (-20 %...+15 %)

Ingangsweerstand: 450 kΩ

Omgevingscondities en Veiligheid:

Volgens standaarden voor binnen actieve energiemeters.

Temperatuur- en klimaatconditie volgens EN 62052-11:

• Stof/waterbescherming IP50 (Voor IP51 moet het in een geschikte behuizing worden geïnstalleerd.)

• Bedrijfstemperatuurbereik: -25°C... +55°C

• Opslagtemperatuurbereik: -40 °C... +70°C

• Behuizingsmateriaal:

zelfdovend volgens UL94 V

• Binnenmeter: ja

• Graad van vervuiling: 2

• Beschermingsklasse: II

• Installatiecategorie 300 Vrms cat.III

• Standaard: IEC 62052-31

Mechanische omgeving: M1

Elektromagnetische omgeving: E2

Vochtigheid: niet-condenserend

Gewicht (inclusief verpakking): 216 g (230 g)

Installatie: DIN-rail 35 mm

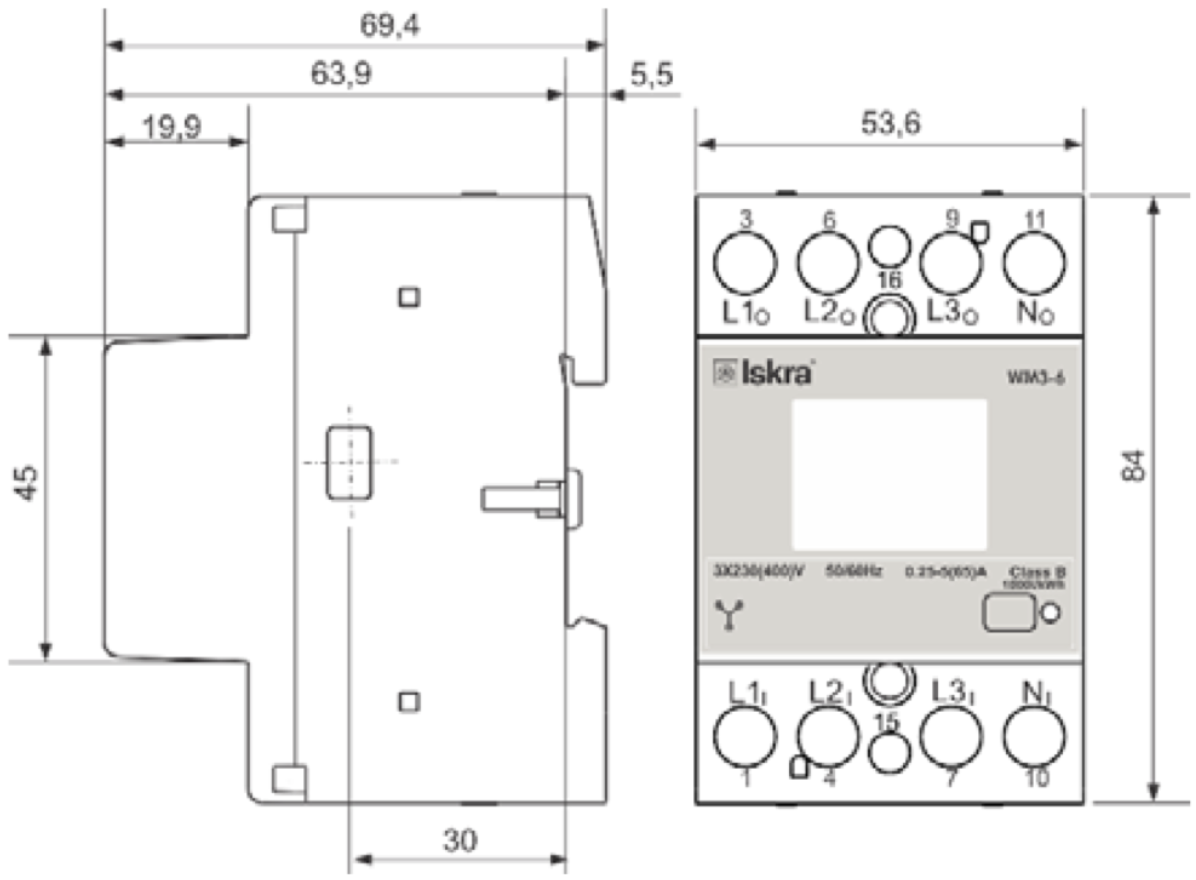

Afmetingen (B x H x D):

53,6 mm x 84 mm x 64 mm (69 mm)

Verpakkingsafmetingen (B x H x D):

57 mm x 93 mm x 85 mm

Kleur: RAL 7035

WM3M6 MID-gecertificeerde meters

MID-goedkeuring is van toepassing op niet-terugstelbare actieve energiemeters.

EU-richtlijn betreffende meetinstrumenten 2014/32/EU.

EU-richtlijn betreffende EMC 2014/30/EU.

EU-richtlijn betreffende laagspanning 2014/35/EU.

EC-richtlijn WEEE 2002/96/EG.
