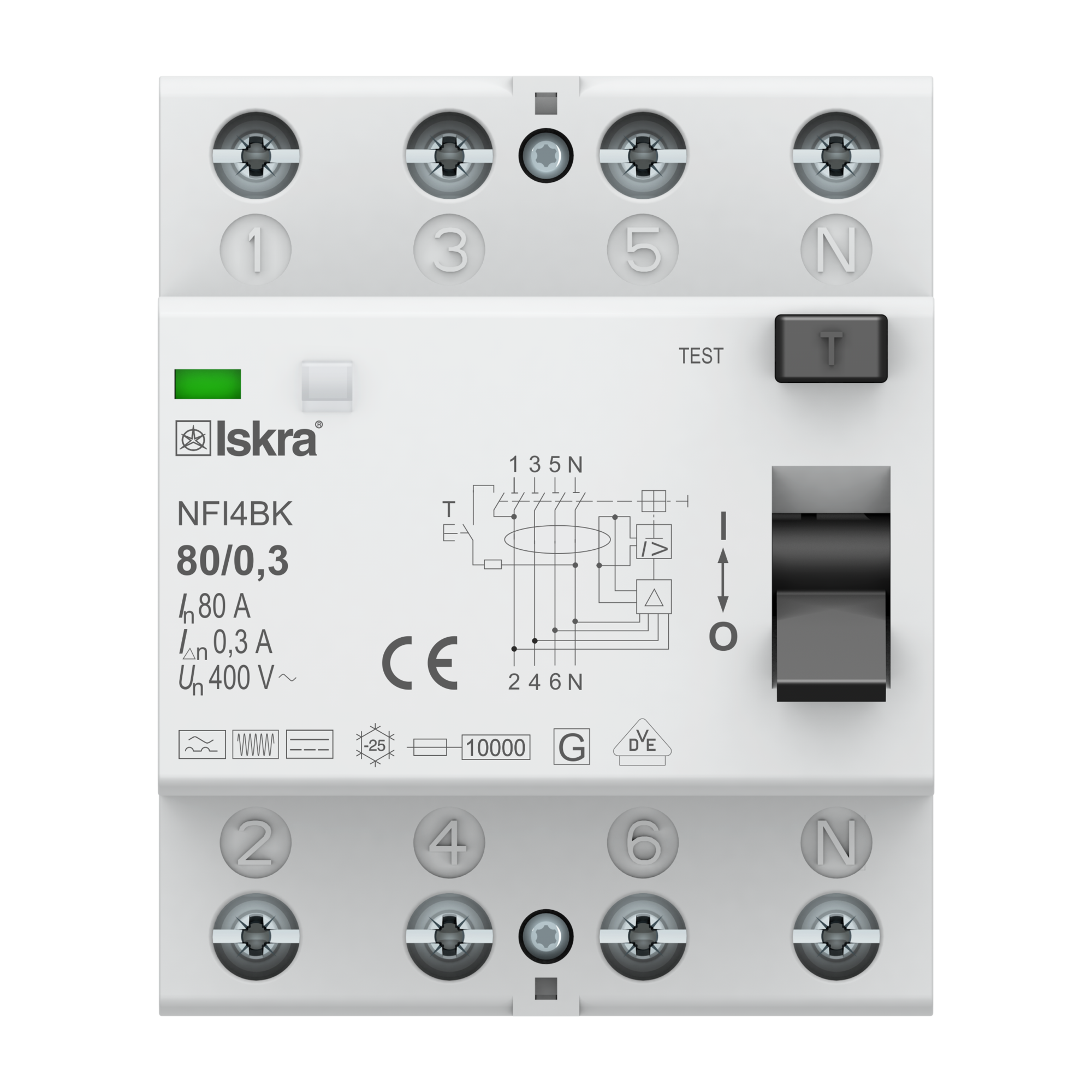

Iskra Aardlekschakelaar 3F+N 80A 300mA Type B 10ms
Iskra Aardlekschakelaar 3F+N 80A 300mA Type B 10ms
- Nominale stroomsterkte In (A): 80
- Nominale reststroom Idn (A): 300
- Nominale Aardlekstroom Id (A): 0.5-1.0
- Wisselstroom (V): 400
- Maximale Voltage (V): 400V
- Stootspanningsvastheid (kV): 4
- Frequentie: (Hz): 50Hz
- Aantal polen: 4
- Modules breed: 4
- Aandraaimoment (Nm): 2.0
- Icu=Ics (A): 800
- Gratis verzending vanaf € 25,-
- 30 dagen “niet goed, geld terug”
- 8 jaar garantie
- Beoordeeld met een 9.2 op Kiyoh
| 1 of 3 fase | 3 fase |
|---|---|
| Aantal polen | 3+N |
| Nominale stroom (A) | 80 |
| Nominale aardlekstroom (mA) | 300mA |
| Type Aardlekschakelaar | Type B |
Deze Type B aardlekschakelaars (RCCB’s), schakelen net zoals de type A uit. Daarnaast schakelen ze ook bij gladde gelijkstroom, restgelijkstroom, en hoogfrequente wisselstroom reststromen uit.
Kenmerken en Voordelen
- Bedoeld voor gebruik in toepassingen met frequentieomvormers, medische apparaten, UPS, mobiele installaties, liften, etc. Type B aardlekschakelaars zijn niet bedoeld voor gebruik in gelijkstroomsystemen en netwerken met andere bedrijfsfrequenties dan 50 of 60 Hz.
- Voor type B zijn de uitschakelvoorwaarden voor frequenties tot 1 kHz gedefinieerd.
- Functies voor detectie, evaluatie en onderbreking voor type A reststromen zijn niet afhankelijk van de lijnspanning. Voor de evaluatie van gladde gelijkstroom reststromen is voedingsspanning vereist.
- Weerstand tegen stootstromen met stroom-golfvorm 8/20 μs is 3 kA.
- Bij het ontwerpen en installeren van elektrische installaties moeten elektrische belastingen die gelijkstroom reststromen kunnen genereren in geval van een storing, worden toegewezen aan een apart elektrisch circuit.
- Optionele bedieningspositie
- Beschermingsgraad IP20; na installatie in een verdeelkast IP40
- Montage op een 35 mm brede montagerail volgens EN 60715
Type B Functionaliteit: Biedt uitschakeling zoals bij Type A aardlekschakelaars en biedt extra bescherming tegen gladde gelijkstroom reststromen. De uitschakelvoorwaarden zijn gedefinieerd voor frequenties tot 1 kHz.
Nominale Stroomsterkte: 80 A, geschikt voor middelgrote tot zware industriële toepassingen.
Nominale Reststroom: 300 mA, biedt effectieve bescherming tegen lekstromen om de veiligheid van personen en eigendommen te waarborgen.
Bescherming tegen Gladde Gelijkstroom Reststromen: De aardlekschakelaar is specifiek ontworpen om gladde gelijkstroom reststromen te detecteren, zoals die kunnen ontstaan door gelijkrichting circuits en hoogfrequente wisselstroom reststromen.
Toepassingsgebied: Ideaal voor gebruik in toepassingen met frequentieomvormers, medische apparaten, UPS-systemen, mobiele installaties, liften en andere gevoelige omgevingen waar betrouwbaarheid essentieel is.
Stootspanningsvastheid: Bestand tegen stootstromen tot 3 kA met een stroom-golfvorm van 8/20 μs, wat zorgt voor robuuste prestaties onder veeleisende omstandigheden.
Installatiegemak: Eenvoudige montage op een 35 mm brede montagerail volgens EN 60715 normen. Beschermingsgraad IP20, en IP40 na installatie in een verdeelkast, waardoor het flexibel geïntegreerd kan worden in diverse installatie-omgevingen.
Aandraaimoment: 2.0 Nm, wat zorgt voor een veilige en stabiele aansluiting.
